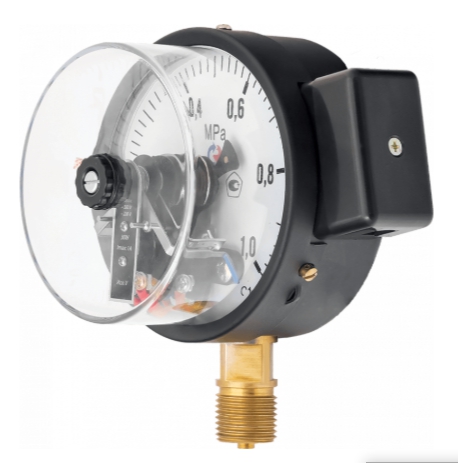

Манометр с электроконтактной приставкой ТМ-510Р.05

Манометр с электроконтактной приставкой ТМ-510Р.05
Манометр с электроконтактной приставкой ТМ-510Р.05
Манометр с электроконтактной приставкой ТМ-510Р.05
Манометр с электроконтактной приставкой ТМ-510Р.05

Манометр с электроконтактной приставкой ТМ-510Р.05

Передает сигнал, если давление достигнет нижней и/или верхней границы (задается механически).

Возможные диапазоны давления: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа, −0,1…0 МПа.

Возможные варианты резьбы: G1/2 или М20×1,5.

Внесен в Госреестр средств измерений РФ. Межповерочный интервал — 2 года.

Принцип работы

Электроконтактная группа манометра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой манометра, и при превышении значения уставки происходит замыкание электрической цепи.

Технические характеристики

Тип контактов нормально-разомкнутые
Диапазон показаний давлений 0…0,6 МПа
Класс точности 1,5
Межповерочный интервал 2 года
Максимальное напряжение коммутации −220 В, ~380
Максимальный коммутируемый ток 1 А
Температура окружающей среды -60…+60 °С
Температура измеряемой среды -50…+150 °С
Штуцер радиальный
Резьба G1/2
Диаметр корпуса 100 мм
Материал корпуса сталь 10, цвет черный
Стекло Органическое
Степень защиты IP40
