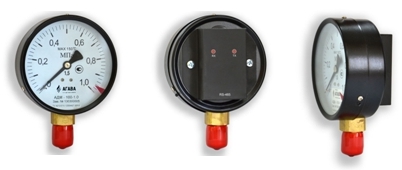

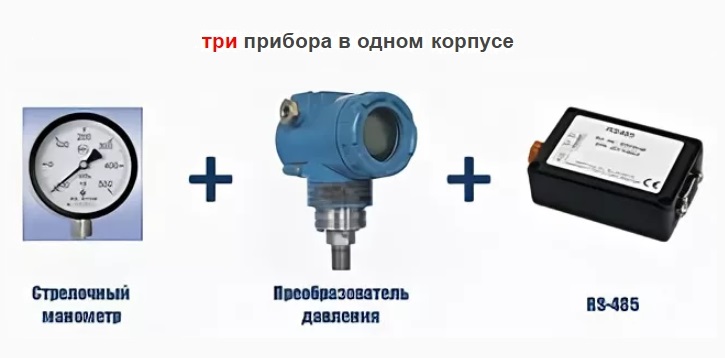

Принцип работы

Работа основана на перемещении консольно расположенного конца трубки Бурдона под воздействием давления среды.
Величина перемещения пропорциональна давлению.
Рычажно-зубчатая передача приводит в движение стрелку, указывающую на шкале прибора величину давления.

К трубке Бурдона прикреплен постоянный магнит, который перемещается вместе с ней относительно неподвижно закрепленного линейного интегрального датчика Холла.
Датчик Холла преобразует индукцию магнитного поля в электрический сигнал напряжения.

Технические характеристики

Интерфейс 4-20 мА

есть

Интерфейс RS-485

есть

Протокол обмена

Modbus RTU

Скорость передачи данных

1200 – 115200 бит/с

Диапазон показаний давлений

0…0,6 МПа

Приведённая погрешность по шкале

2,5 %

Межповерочный интервал

2 года

Напряжение питания

12 – 24 В, постоянного тока

Напряжение гальванической развязки (RS-485)

1000 В

Потребляемая мощность

до 1,0 Вт

Температура измеряемой среды

-10…+80 °С

Температура окружающей среды

-10…+55 °С

Относительная влажность (при +35°С)

30 … 80 %

Степень защиты

IP20

Резьба

G1/2

Масса

до 0,43 кг

Размеры

100×135×60 мм
