О датчике

Предназначены для измерения температуры жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента датчика.
Трехпроводная схемы подключения в модулю ввода.

Номинальные статические характеристики по ГОСТ 6651-2009
для термосопротивлений 100П: W₁₀₀ = 1,391, α = 0,00391 °С^-1.

Вероятность безотказной работы при температурах
от -196 до +450 °С – не менее 0,95 за 15 000 ч.

Технические характеристики

Номинальная стат. характеристика (НСХ)

100П

Диапазон измеряемых температур

–196…+500 °C

Температура окружающей среды

–60…+85 °C

Тепловая инерция

до 10…30 с

Класс допуска

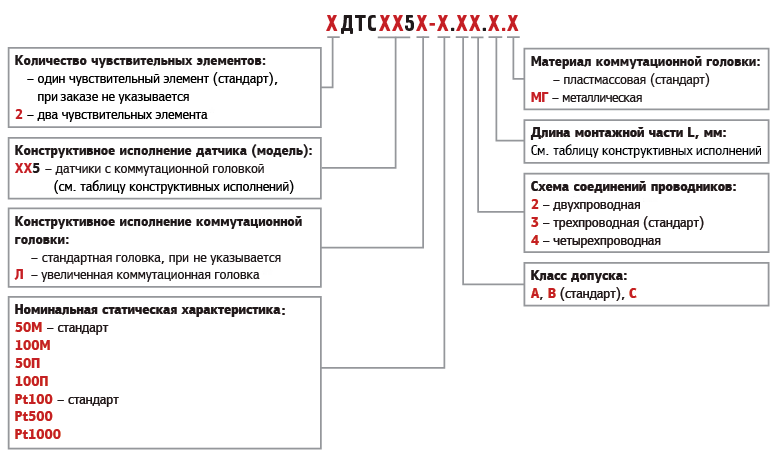

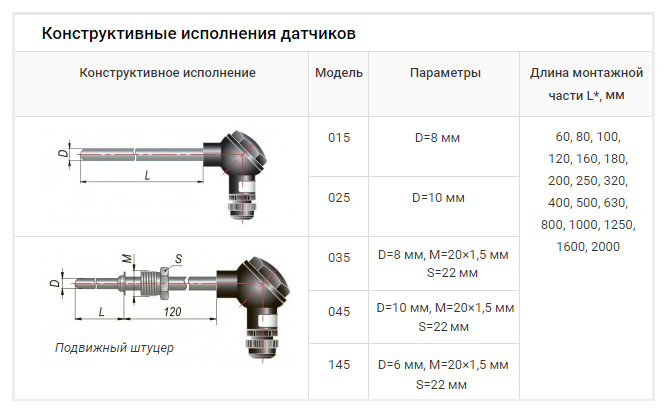

Конструктивное исполнение

015

Кол-во чувствительных элементов

1 шт.

Длина монтажной части

200 мм

Длина кабеля

не сходит

Схема подключения

трехпроводная

Коммутационноая головка

пластмассовая

Материал защитной арматуры

сталь 12Х18Н10Т

Степень защиты

IP54

Общая схема работы мониторинга

До 50 термосопротивлений

через модули ввода с интерфейсом RS-485

Контролируйте ситуацию

с телефона и компьютера

Cенсор температуры и влажности Unimon TH-W

Диапазон -40…+75°С, 20…80% RH, погрешность до ±0,5°С, ±4% RH.
Подключается к модулям AlertNode и контроллерам AlertBox Lite.
Внесен в Госреестр СИ РФ. Поверка на 2 года включена!

Простой интерфейс — ничего лишнего

Вы сами можете выбрать показатели и элементы
управления для основного экрана объекта.

Хранение и выгрузка данных до 5 лет

Кроме среднего значения, отображается минимум и
максимум, что существенно упрощает восприятие
графиков.

Уникальная система обработки тревог

У каждой тревоги есть свой собственный статус
обработки. Оператор может отмечать принятые
меры для устранения проблемы.
Эти сообщения приходят на смартфон владельцу
объекта, и он может отвечать на них.

Отображение объектов на карте

Наглядное отображение всех объектов на одном
экране в реальном времени с быстрым просмотром
активных тревог.

Отображение показателей схеме объекта

Простой механизм размещения показателей
на картинке позволяет быстро создать
мнемосхему без программистов.

Таблица с актуальными показателями

Все о текущем состоянии объектов в одном месте.
Возможна сортировка по выбранному показателю.

Простая самостоятельная настройка системы

Мы оставили только самые нужные и
интуитивно-понятные опции с подробным
пояснением при наведение на вопросик.

Получить демо-доступ к системе

Как мы работаем

Закупаем датчики и собираем систему

Настраиваем систему под Вас

Проходим поверку (при необходимости)

Доставляем по всей России и СНГ

Результат

Система работает «из коробки» после включения питания

Остается только закрепить датчики и проложить провода к ним
(до 200 км от Москвы можем помочь и с этим) Скачать инструкцию по монтажу Инструкция по монтажу
