Датчик ДТС054-РТ100.В3.60/5
для измерения температуры

Предназначены для измерения температуры жидких и газообразных сред в диапазоне от -60°С до 250 °С. Легко вкручивается в трубу, газопровод или емкость.

Имеют сертификат средства измерения и проходят первичную поверку на заводе-изготовителе.
Межповерочный интервал 2 года.

Обычно подключаются к системе через модуль ввода (преобразует аналоговый сигнал в цифровой RS-485).

0 ₽
alt
alt
0 ₽
Купить в один клик Добавить в расчет
altОсновное altХарактеристики altДокументация altРасчёт стоимости системы
alt
Дальность
до 1 км
alt
Сделано в РФ
alt
Простая
интеграция
alt
Установка
за 5 минут

О датчике

Предназначены для измерения температуры жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента датчика.
Трехпроводная схемы подключения в модулю ввода.

Номинальные статические характеристики по ГОСТ 6651-2009
для термосопротивлений Pt100: W100 = 1,385, α = 0,00385 °С-1.

Вероятность безотказной работы не менее 0,95 за 15 000 ч.

Документация

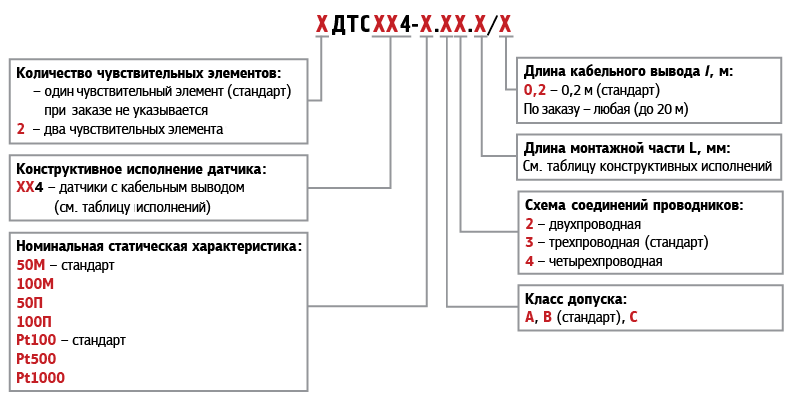

alt Варианты исполнения alt alt Краткая инструкция alt alt Руководство пользователя alt alt Экспертное заключение alt alt Свидетельство средства измерения alt

Характеристики

Номинальная стат. характеристика (НСХ)
Pt100
Диапазон измеряемых температур
–60…+250 °C
Тепловая инерция
до 10…30 с
Класс допуска
В

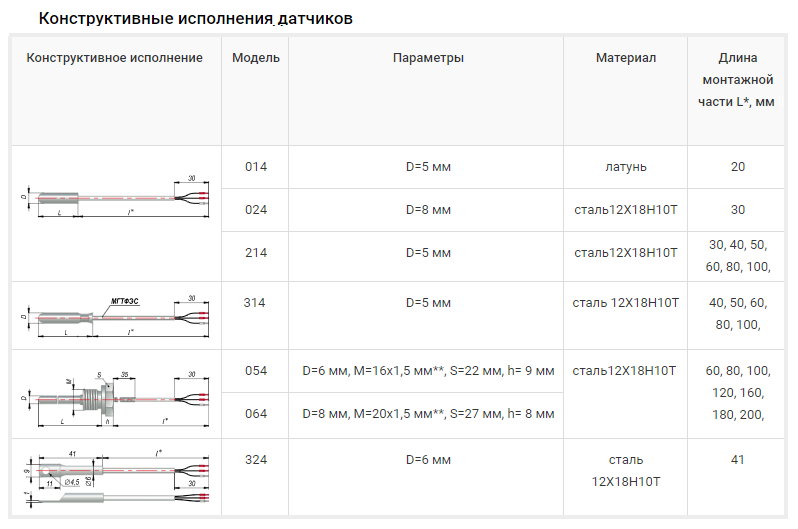

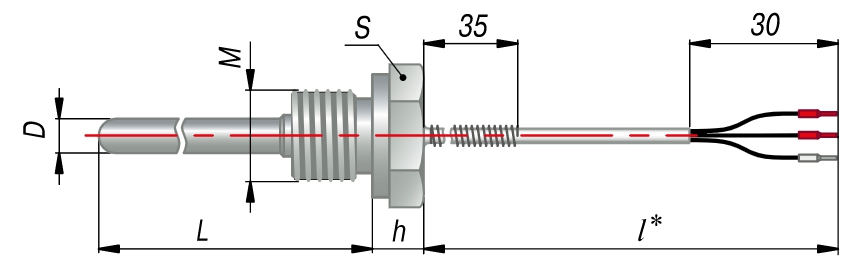

Конструктивное исполнение
054
Кол-во чувствительных элементов
1 шт.

Длина монтажной части
60 мм
Длина кабеля
не входит
Схема подключения
трехпроводная
Материал защитной арматуры
сталь 12Х18Н10Т
Резьба
16х1,5 мм
Степень защиты
IP54

Общая схема работы мониторинга

Схема работы системы

До 50 термосопротивлений
через модули ввода с интерфейсом RS-485
alt
Радиоканал LoRaWAN
alt
alt
Интернет
alt
alt
Сервера Unimon
alt
Контролируйте ситуацию с компьютера и телефона
alt
Получайте оповещения при отклонениях от нормы
alt
SMS
alt
Telegram
MAX
alt
E-mail
alt
Push-уведомления
alt
Отчеты по рассписанию
alt
Сирена на объекте
