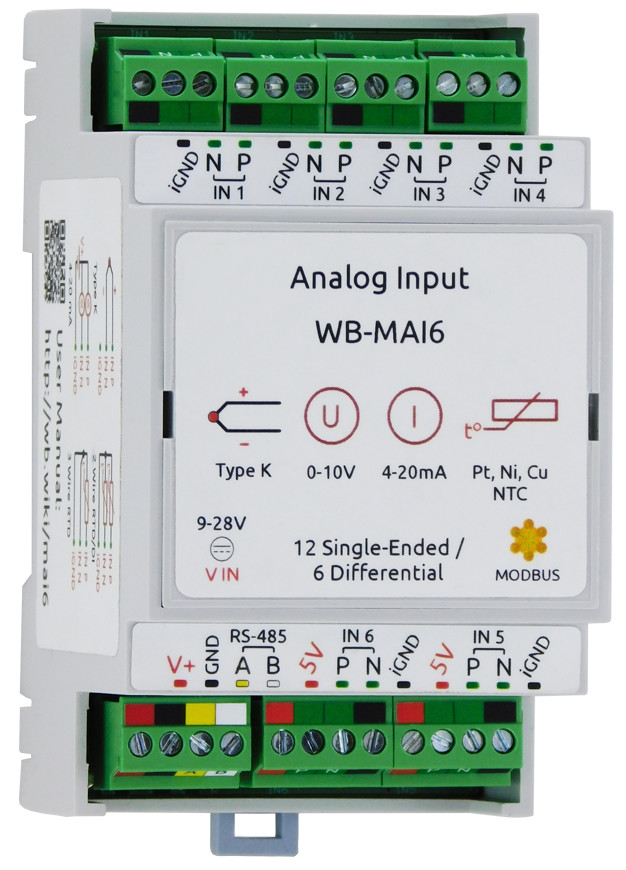

Модуль аналогового ввода WB‑MAI6
Модуль аналогового ввода WB‑MAI6
Модуль предназначен для считывания показаний термопар, термосопротивлений, датчиков с выходом 4-20 мА, 0-10 В и других стандартных типов (до 6-12 входов).
Также возможно подключение дискретных датчиков с входом типа «сухой контакт» (до 12 входов).
Интерфейс подключения — RS-485 (Modbus RTU).
Поддерживаемые сигналы
- Датчики с выходом 4-20мА, 0-20мА, 0-5мА
- Датчики с выходом 0-1В, 0-10 В, -50мВ..50мВ
- Термопары K-типа
- Термосопротивления Pt 100, Pt 1000, Ni 100 (двух- и трёхпроводные)
- Измерение напряжения до +30 В
- NTC 10k, NTC 1.8k термисторы
- Дискретные датчики(«сухой контакт»)
Технические характеристики
| Напряжение питания | 9 – 28 В постоянного тока |
| Потребляемая мощность | 0.2 Вт |
| Число каналов | 6 дифференциальных или 12 однополярных |
| Интерфейс управления | RS-485 |
| Протокол обмена данными | Modbus RTU |
| Температура воздуха | От −40 до +80 °С |
| Относительная влажность | До 98 %, без конденсации влаги |
| Ширина, DIN-юнитов | 3 |
| Габаритные размеры (Д x Ш x В) | 53 x 90 x 58 мм |
| Масса (с коробкой) | 100 г |
