Трёхфазный вольтметр
WB-MAP3EV

Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV
Трёхфазный вольтметр WB-MAP3EV

Трёхфазный вольтметр
WB-MAP3EV

Предназначен для мониторинга качества электропитания
в одно- или трехфазных сетях переменного тока.
Подключается по протоколу Modbus RTU через интерфейс RS-485.
Является средством измерения.

Измеряемые параметры

Трехфазный вольтметр WB-MAP3EV измеряет несколько параметров электрической сети:

  • Среднеквадратическое значение фазного напряжения
  • Пиковое значение напряжения
  • Фазовый угол сдвига напряжения между фазами
  • Частота

Документация

Технические характеристики

Напряжение питания 5.5-28 В постоянного тока (интерфейсная часть)
90-510 В переменного тока (измерительная часть)
Допустимое напряжение на клеммах L1, L2, L3 1200 V в течение 10 мс
Потребляемая мощность максимальная 1.3 Вт
Потребляемая мощность средняя 0.9 Вт
Число каналов 3 однофазных либо 1 трехфазный
Длительность измеряемых всплесков напряжений от 300 мкс
Интерфейс управления RS-485
Изоляция интерфейса Гальванически развязанный от измерительных цепей
Протокол обмена данными Modbus RTU
Условия эксплуатации от -40 до +80 °С
до 92% RH, без конденсации влаги
Ширина, DIN-юнитов 2

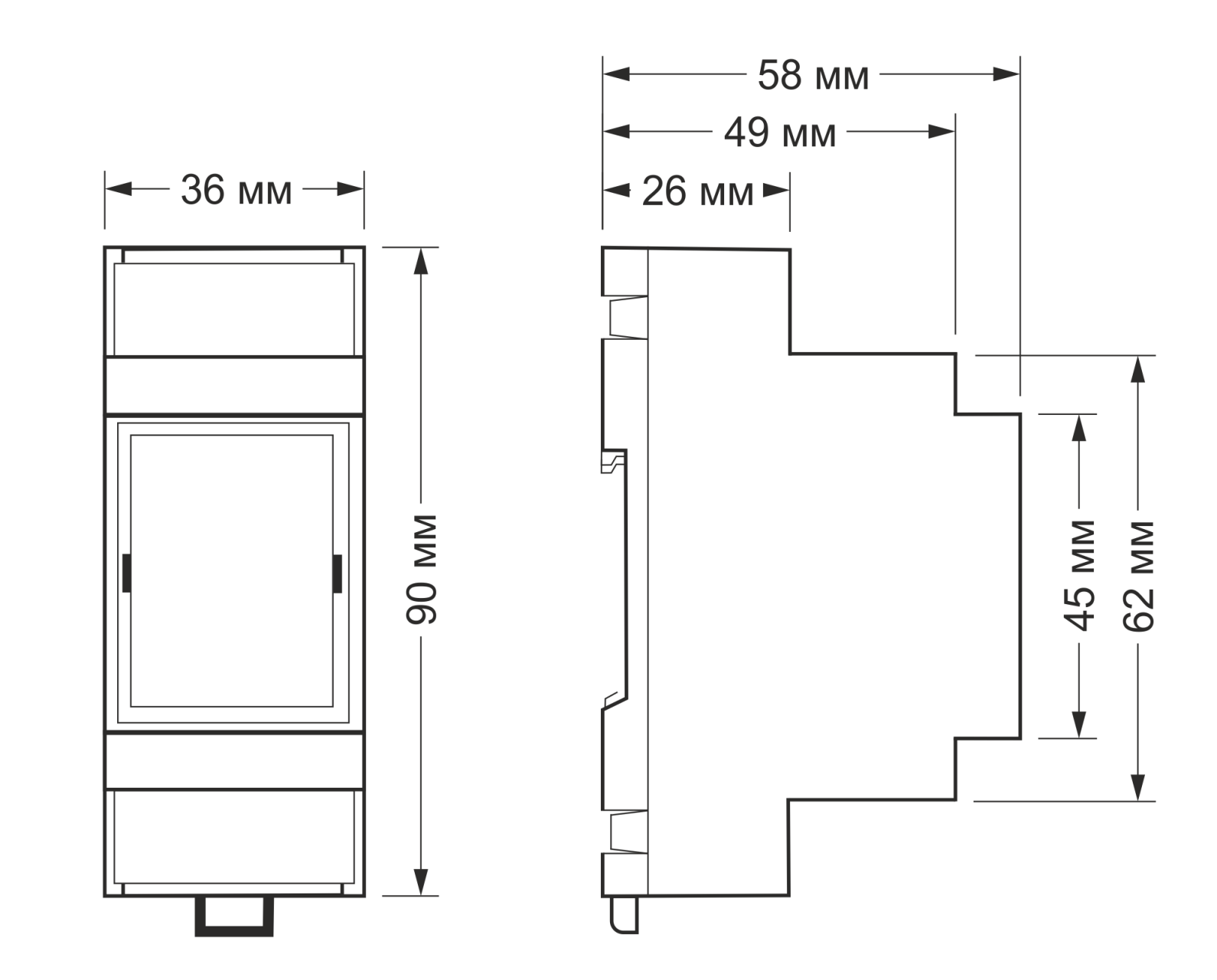

Габаритные размеры (Д × Ш × В) 36 × 90 × 58 мм
Масса (с коробкой) 85 г
