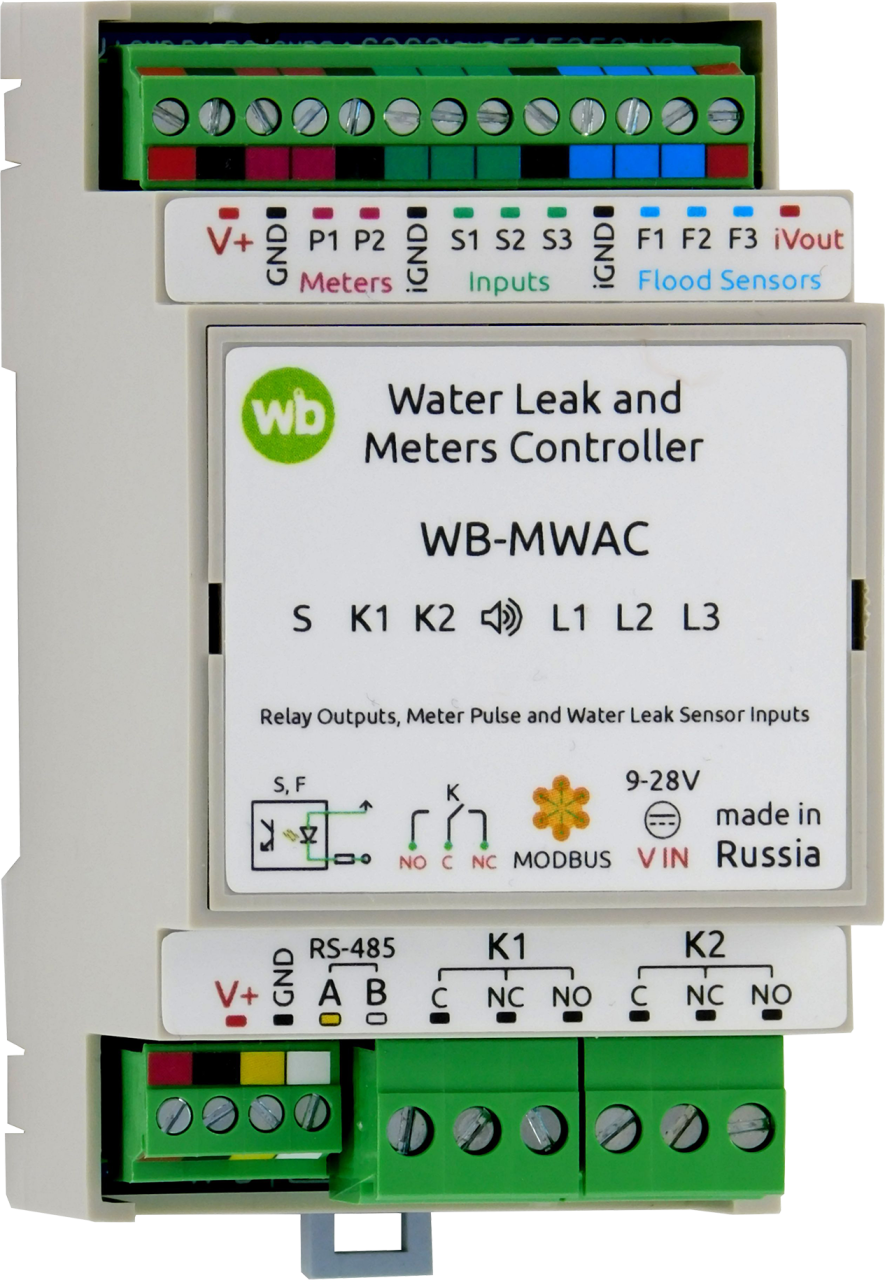

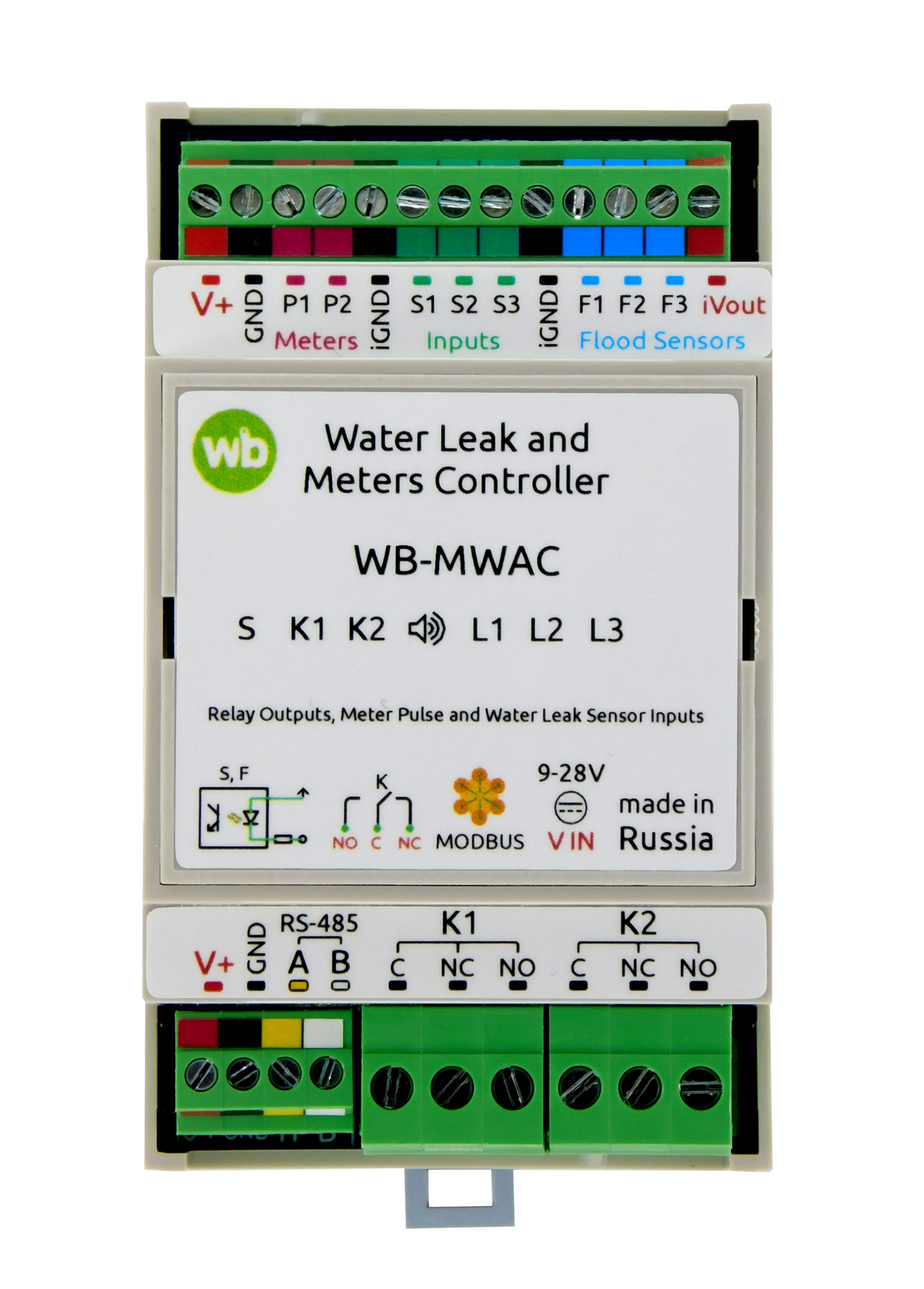

Модуль WB-MWAC

Специализированный модуль WB-MWAC предназначен для обнаружения протечек воды в контролируемых помещениях, автоматического управления приводами запорных кранов, а также для учета расхода воды и подсчета количества импульсов, поступающих со входов импульсных счетчиков водоснабжения.

Подсчет импульсов осуществляется отдельным энергонезависимым модулем, который питается от батарейки.

8 900 ₽

8 900 ₽

Купить в один клик Добавить в расчет

Измеряемые параметры

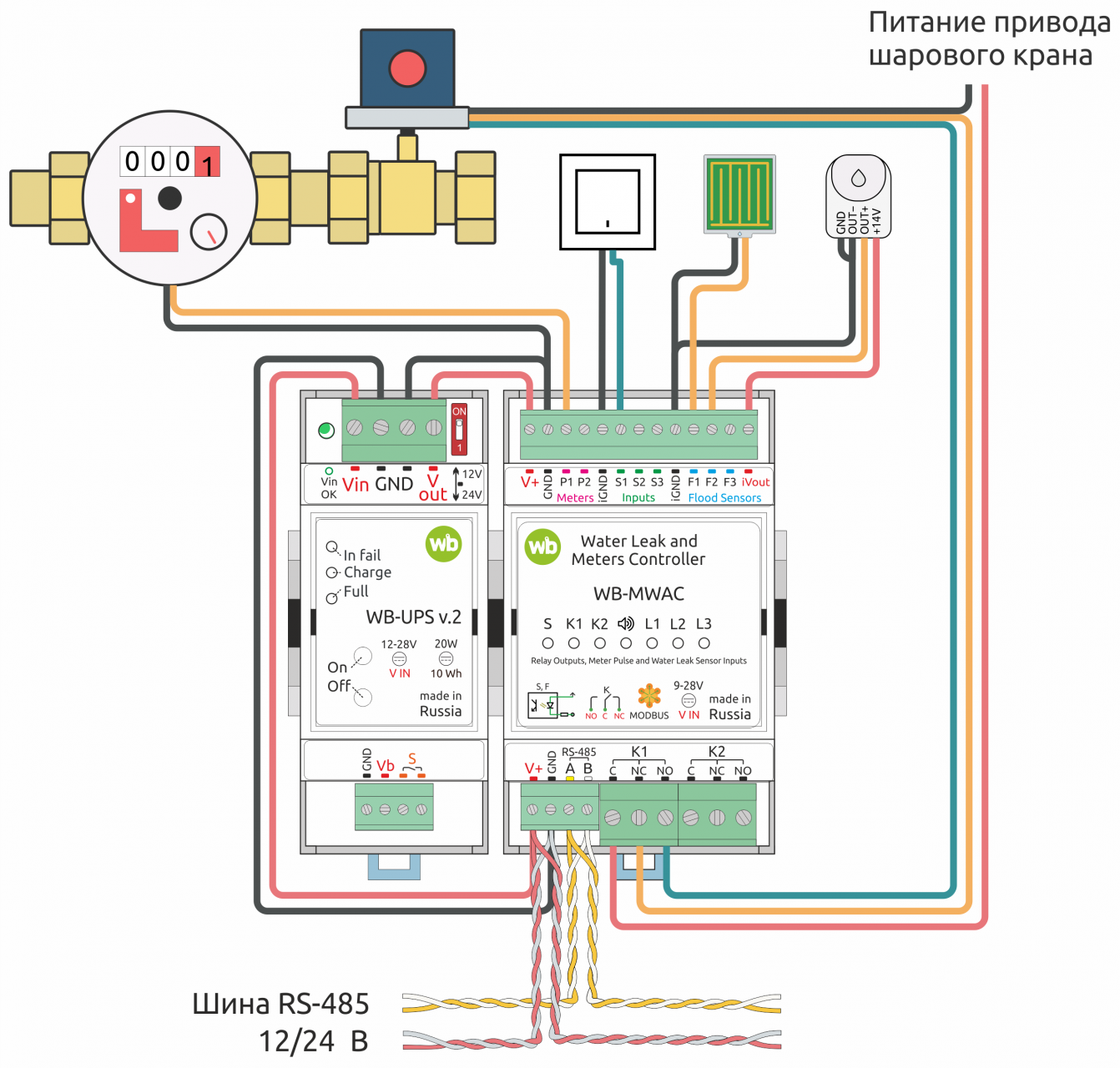

Всё, что нужно для типовой задачи контроля «мокрой зоны» квартиры:

обнаружение протечек воды,
автоматическое управление запорной арматурой,
подсчёт импульсов со счётчиков воды даже при отсутствии электричества.

Документация

Паспорт изделия

Характеристики

Напряжение питания

9–28 В постоянного тока

Потребляемая мощность

В режиме холостого хода (со всеми выключенными реле) — 0.1 Вт
Со всеми включенными реле — 0.25 Вт
Пиковое значение — до 1 Вт в течение 20 мс

Время работы без внешнего питания от внутренней батареи CR1220 в режиме подсчёта импульсов

3 месяца

Количество выходов

Тип выходов

Контакты механического реле

Конфигурация контактов реле

SPDT

Максимальное коммутируемое напряжение, AC

250 В

Максимальное коммутируемое напряжение, DC

30 В

Максимальный коммутируемый ток на каждый канал

3 А

Сопротивление контактов

< 100 мОм

Напряжение изоляции между контроллером и выходом

1500 В (среднеквадратичное значение)

Срок жизни

100 000 переключений для нагрузки 3 А / 230 В переменного тока

Количество управляющих входов

6: S1-S3, F1-F3

Тип входов

«Сухой контакт», групповая изоляция
Напряжение на входе неизолированных входов ~3 В
Напряжение на входе изолированных входов ~14 В
Ток при замыкании изолированных входов ~6 мА

Количество счетных входов

2: P1-P2

Интерфейс управления

RS-485

Протокол обмена данными

Modbus RTU

Температура воздуха

От −40 до +80 °С

Относительная влажность

До 92 %, без конденсации влаги

Ширина, DIN-юнитов

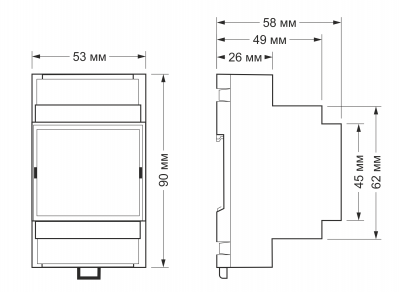

Габаритные размеры (Д x Ш x В)
