Cчётчик электроэнергии WB-MAP3ET предназначен для энергоменеджмента и мониторинга качества электропитания. WB-MAP3E может быть использован в многоквартирных домах, в дата-центрах и умных офисах. Предназначен для работы в одно- или трехфазных сетях переменного тока.

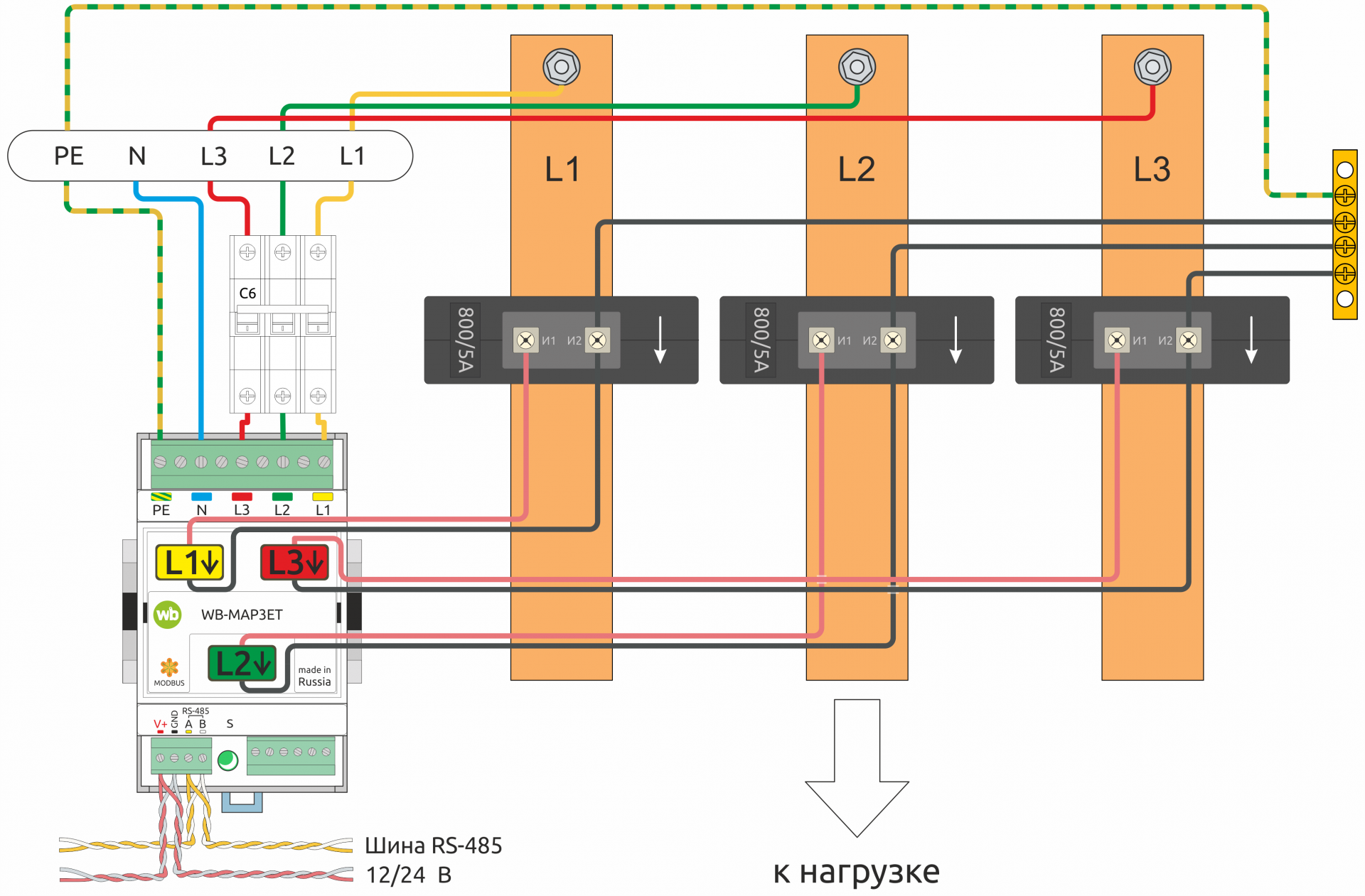

Подключение нагрузки производится пропусканием провода через неразъемный трансформатор. Хорошо подходит для работы совместно с токовыми трансформаторами со вторичным током 5А.

С помощью WB-MAP3ET можно измерять пусковые токи оборудования, например светильников и двигателей, а также детектировать всплески напряжения.

Измеряемые параметры

  • Измеряет мгновенные параметры: напряжения, токи, мощности
  • Отдельные значения по всем 3 фазам и суммарно по трёхфазной нагрузке
  • Измерение активной, реактивной, полной мощностей и энергий
  • Коэффициент мощности, межфазные углы
  • Пиковые значения токов и напряжений
  • Хранит накопленные значения энергий

Документация

Технические характеристики

Максимальный ток до 125А
Номинальный ток 5 А
Класс точности 0,5 S (ошибка < 0.5%)
Напряжение питания 5.5-28 В постоянного тока (интерфейсная часть)
90-510 В переменного тока (измерительная часть)
Допустимое напряжение на клеммах L1, L2, L3 1200 V в течение 10 мс
Потребляемая мощность максимальная 1.3 Вт
Потребляемая мощность средняя 0.9 Вт
Число каналов 3 однофазных, либо 1 трехфазный
Длительность измеряемых всплесков напряжений от 300 мкс
Интерфейс управления RS-485
Изоляция интерфейса Гальванически развязанный от измерительных цепей
Протокол обмена данными Modbus RTU
Условия эксплуатации от -40 до +80 °С
до 92% RH, без конденсации влаги

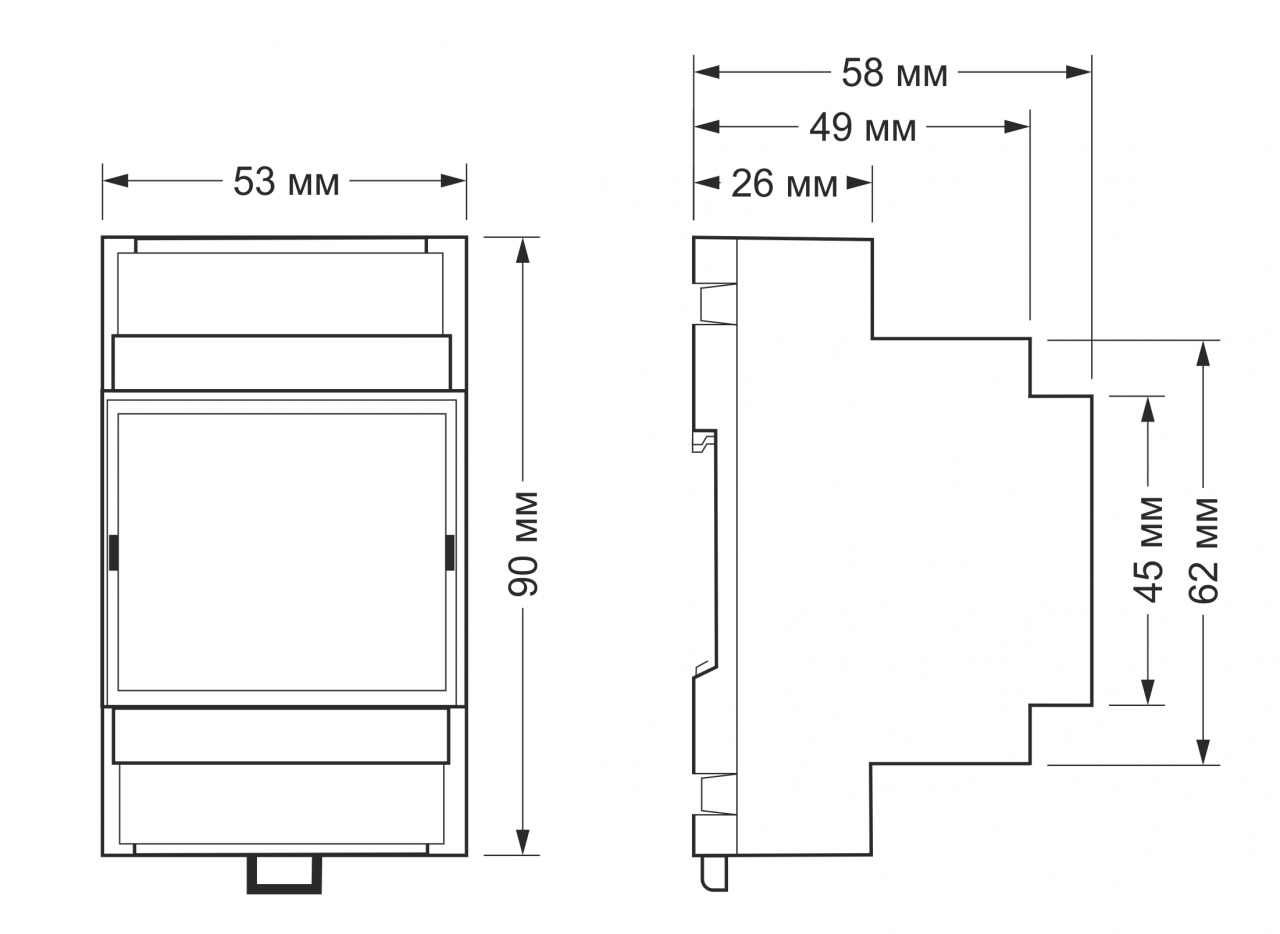

Габаритные размеры (Д × Ш × В) 58 × 90 × 75 мм
Масса (с коробкой) 195 г
