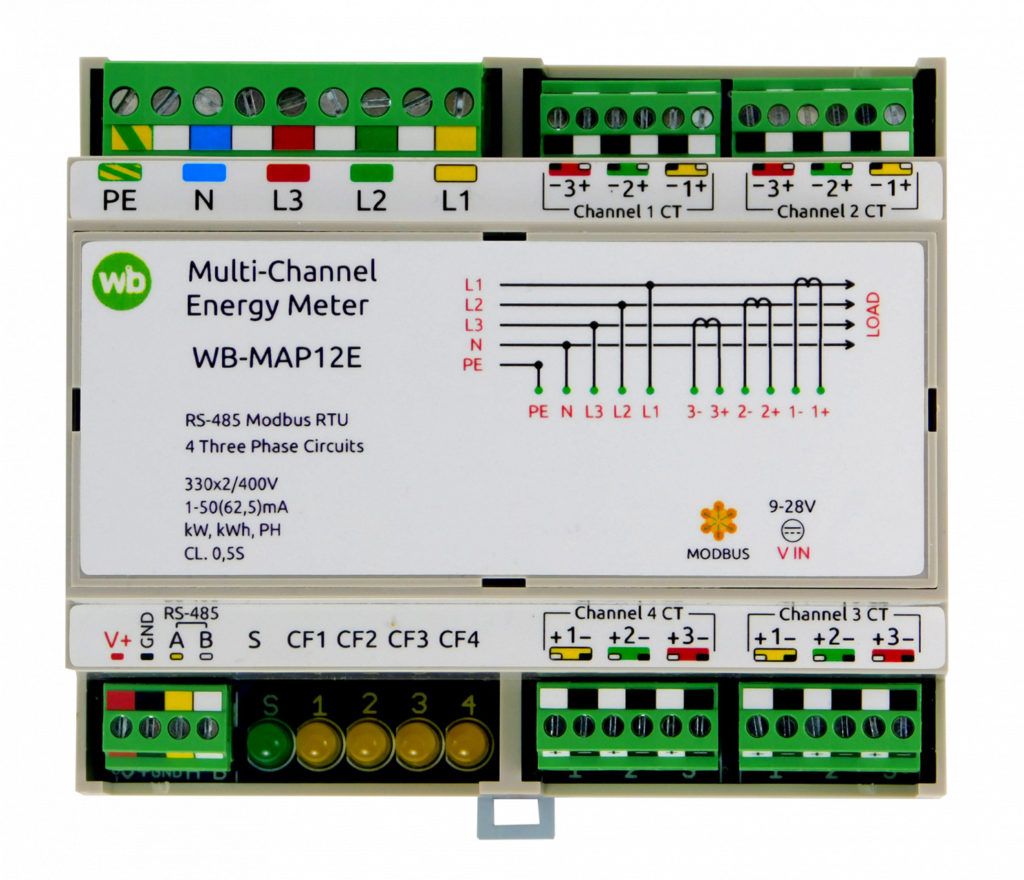

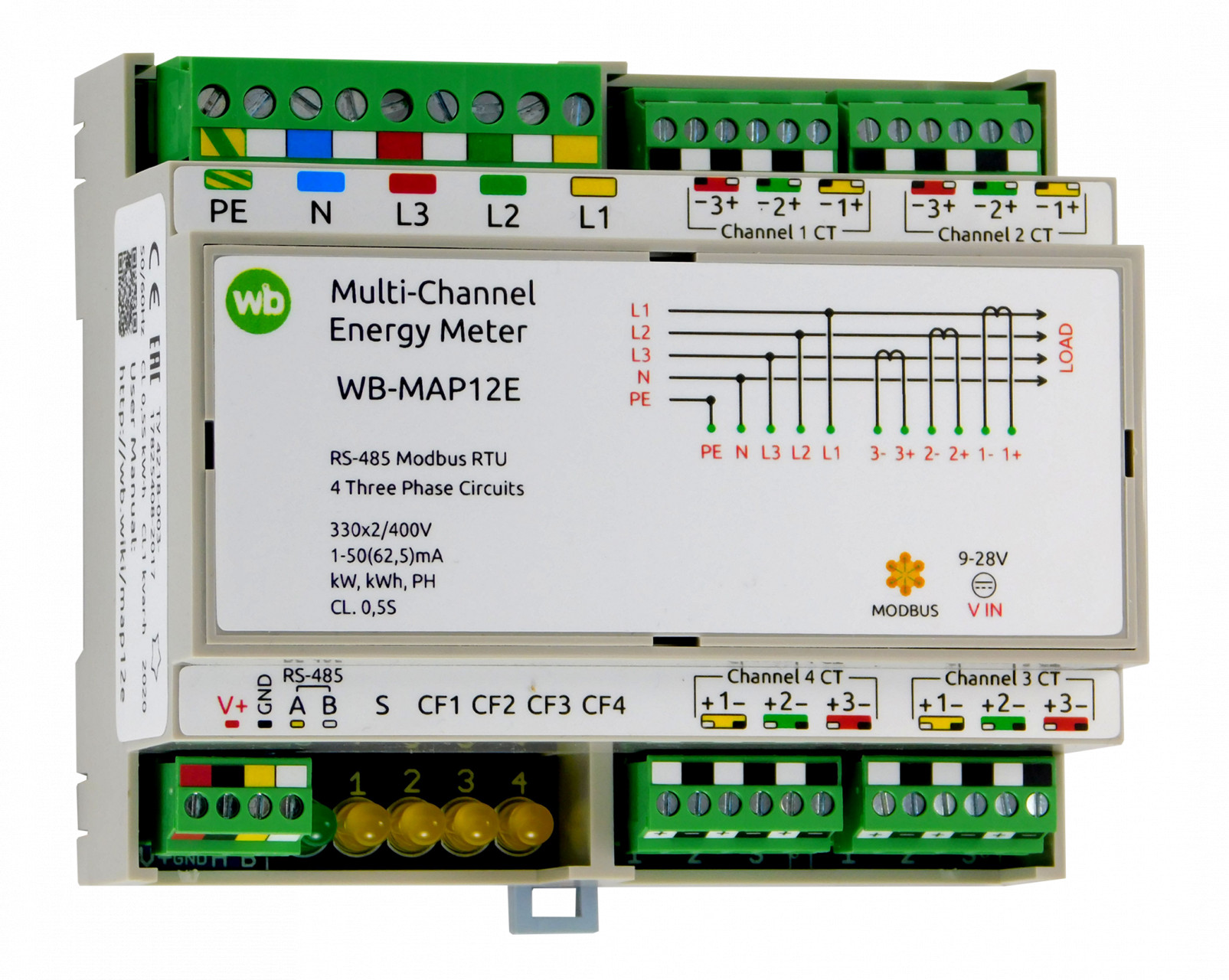

Измеритель параметров электрической сети WB-MAP12E

Счетчик WB-MAP12E предназначен для технического учёта электроэнергии в многоквартирных домах и офисных зданиях, для мониторинга потребителей в дата-центрах и умных офисах.

Предназначен для работы в одно- или трехфазных сетях переменного тока.

Использование внешних разъёмных трансформаторов тока позволяет производить монтаж системы без отключения потребителей.

19 900 ₽
alt
alt
19 900 ₽
Купить в один клик Добавить в расчет
altОсновное altХарактеристики altДокументация altРасчёт стоимости системы
alt
Дальность
до 1 км
alt
Сделано в РФ
alt
Простая
интеграция
alt
Установка
за 5 минут

Измеряемые параметры

  • 4 трёхфазных либо 12 однофазных потребителей
  • Измеряет мгновенные параметры: напряжения, токи, мощности
  • Хранит накопленные значения энергий
  • Отдельные значения по всем 12 фазам и по 4 трёхфазным каналам
  • Измерение активной, реактивной, полной мощностей и энергий
  • Коэффициент мощности и межфазные углы
  • Пиковые значения напряжений и токов

Документация

alt Паспорт изделия alt

Характеристики

Максимальный ток
до 125А
Номинальный ток
5 А
Напряжение питания
5.5-28 В постоянного тока (интерфейсная часть)
90-510 В переменного тока (измерительная часть)
Допустимое напряжение на клеммах L1, L2, L3
1200 V в течение 10 мс
Потребляемая мощность максимальная
1.3 Вт
Потребляемая мощность средняя
0.9 Вт
Число каналов
12 однофазных либо 4 трехфазных

Длительность измеряемых всплесков напряжений
от 300 мкс
Максимальный измеряемый ток
60 мА rms на вторичной обмотке трансформатора
Интерфейс управления
RS-485
Изоляция интерфейса
Гальванически развязанный от измерительных цепей
Протокол обмена данными
Modbus RTU
Габаритные размеры (Д × Ш × В)
106 x 90 x 58 мм
Масса (с коробкой)
215 г

Общая схема работы системы

Схема работы системы

Подключите до 25 датчиков температуры, влажности и других
alt
Радиоканал LoRaWAN
alt
alt
Интернет
alt
alt
Сервера Unimon
alt
Контролируйте ситуацию с компьютера и телефона
alt
Получайте оповещения при отклонениях от нормы
alt
SMS
alt
Telegram
alt
E-mail
alt
Push-уведомления
alt
Отчеты по рассписанию
alt
Сирена на объекте

Расчет стоимости системы мониторинга

Оборудование

AlertBox Pro
Контроллер AlertBox Pro
Есть Ethernet,Wi-Fi (опция) GSM‑модем для SMS и подключения
к облаку Unimon. Поддерживает до 50 датчиков Modbus TCP, Modbus RTU (RS‑485), 1‑Wire, до 4 "сухих контакта" и два реле.
Подробнее >
 x
0
0 шт
Датчики температуры и влажности
Преобразователь интерфейсов AlertNode RTU (RS)
Предназначен для подключения сенсоров Unimon TH-W проводным образом по протоколу RS-485 Modbus на расстояния до 500 м. Подробнее >
 x
0
0 шт
Датчик дифференциального давления
Подробнее >
 x
0
0 шт
Датчик ПВТ100
Cенсор температуры и влажности Unimon TH-W
Диапазон -40…+75°С, 20…80% RH, погрешность до ±0,5°С, ±4% RH.
Подключается к модулям AlertNode и контроллерам AlertBox Lite.
Внесен в Госреестр СИ РФ. Поверка на 2 года включена! Подробнее >
 x
0
0 шт
Cенсор температуры и влажности Unimon TH-G+
Диапазон -40…+100°С, 20…80% RH, погрешность до ±0,5°С, ±4% RH.
Подключается к модулям AlertNode. Подробнее >
 x
0
0 шт
Датчик ПВТ100
Датчик температуры в гильзе DS18B20
Популярный цифровой датчик температуры -
подключается к шине 1-Wire (дальность до 30 м).
Диапазон измерений -55…+125°С. Погрешность до ±0,5°С. Подробнее >
 x
0
0 шт
Датчик ПВТ100
Датчик температуры ввинчиваемый DS18B20
 x
0
0 шт
Датчик ПВТ100
Датчик температуры и влажности WB‑MS v.2
Комнатный датчик c интерфейсом RS-485 (Modbus RTU).
Диапазон измерений -40…+80 °С и 0…98 %RH.
Абсолютная погрешность  ±0,5°С и ±3%. Подробнее >
 x
0
0 шт
Датчик ПВТ100
Датчик температуры, влажности и CO2 - WB‑MSW
Комнатный датчик температуры, влажности, CO2, с интерфейсом RS-485 (Modbus RTU). Подробнее >
 x
0
0 шт
Датчик ПВТ100
Датчик температуры и влажности ДВТ-03.RS
Промышленный датчик температуры и влажности c интерфейсом RS-485 (Modbus RTU).
Диапазон -40…+100°С, 0…98%RH, погрешность от ±0,4°С, от ±2,5%RH. Подробнее >
 x
0
0 шт
Датчик ПВТ100
Датчик температуры и влажности Xiaomi
 x
0
0 шт
Дополнительные датчики
Датчик ПВТ100
Датчик освещенности WB‑MS v.2
Измеряет уровень освещённости в диапазоне от 10 до 10 000 люкс. Подробнее >
 x
0
0 шт
Датчик протечки 12В
Срабатывает при замыкании водой чувствительных контактов.
Также можно использовать для контроля уровня жидкости. Подробнее >
 x
0
0 шт
Датчик открытия ДПМ-2
Магнитоконтактный датчик открытия ДПМ-2 исп.04 Подробнее >
 x
0
0 шт
Манометр с RS-485 АДМ-100.2.1-0,6
Отображает значение текущего давления на циферблате и передает его по интерфейсу RS-485 (Modbus RTU). Подробнее >
 x
0
0 шт
Манометр с электроконтактной приставкой ТМ-510Р.05
Передает сигнал (замыкание), если давление достигнет нижней или верхней границы (задается механически). Подробнее >
 x
0
0 шт
Термогигрометр ИВТМ-7 Н-01-2В
 x
0
0 шт
Датчик температуры и влажности ИВТМ‑7 М 3(Эксис)
Промышленный датчик c интерфейсом RS-485.
Диапазон измерений -20…+50 °С, 2…95%.
Абсолютная погрешность до  ±0,2°С и ±2,2%.
Первичная поверка на 1 год включена! Подробнее >
 x
0
0 шт
Датчик дифференциального давления ПРОМА-ИДМ-016-ДД-0.25-Н-4x-0,1
Подробнее >
 x
0
0 шт
Датчик уровня жидкости
Предназначен для регулирования уровня жидкости в резервуаре,
защиты насоса от сухого хода, автоматизации процесса
наполнения/осушения резервуара. Подробнее >
 x
0
0 шт
Датчик дыма
Подробнее >
 x
0
0 шт
Датчик утечки газа
Подробнее >
 x
0
0 шт
Датчик наличия сети 220В
Позволяет получить информационный сигнал о наличии сети 220 В. Подробнее >
 x
0
0 шт
Датчик потока воздуха
Предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Подробнее >
 x
0
0 шт
Термосопротивление
Термосопротивление в стержне
Поверка на 2 года включена (Госреестр СИ).
Диапазон измерений –196…+500 °C. Подробнее >
 x
0
0 шт
Термосопротивление в гильзе
Поверка на 2 года включена (Госреестр СИ).
Диапазон измерений –80…+200 °C. Подробнее >
 x
0
0 шт
Модуль ввода на 2 аналоговых входов
На 2 аналоговых входов (в т.ч. термосопротивления).
Отдает данные по RS-485. Поверка на 2 года включена! Подробнее >
 x
0
0 шт
Модуль ввода МВ110‑224.8А на 8 аналоговых входов
На 8 аналоговых входов (в т.ч. термосопротивления).
Отдает данные по RS-485. Поверка на 2 года включена! Подробнее >
 x
0
0 шт

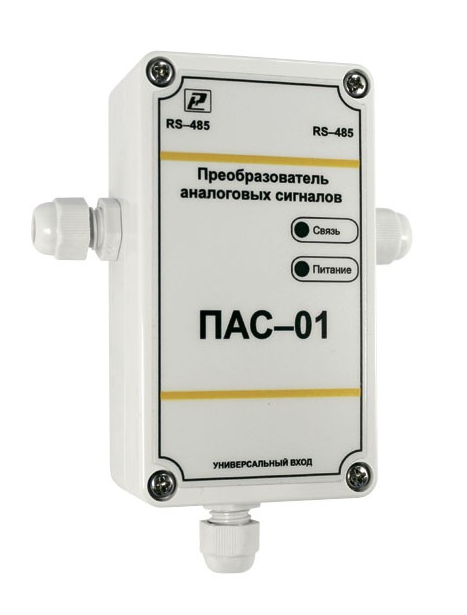

Модуль ввода ПАС-01-RS на 1 аналоговый вход
На 1 аналоговый вход (в т.ч. термосопротивления).
Отдает данные по RS-485. Подробнее >
 x
0
0 шт
Термосопротивление ДТС125Л‑50М.В3.60
Поверка на 2 года включена (Госреестр СИ).
Диапазон измерений -60 до +85 °С. Подробнее >
 x
0
0 шт
Модули расширения

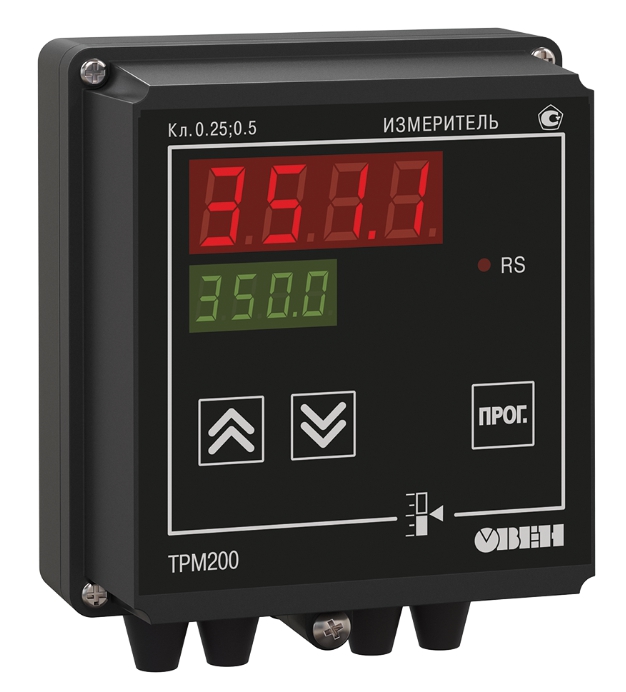

Модуль ввода ТРМ200‑Н на 2 аналоговых входов
На 2 аналоговых входов (в т.ч. термосопротивления).
Отдает данные по RS-485. Поверка на 3 года включена! Подробнее >
 x
0
0 шт

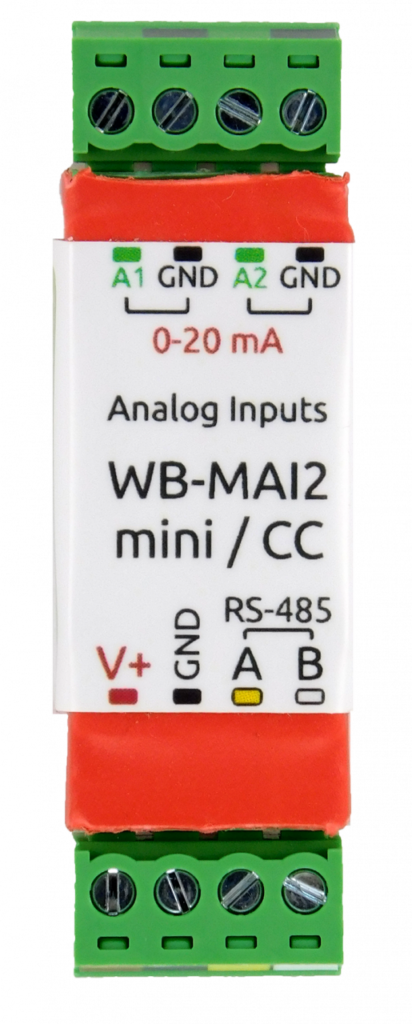

Модуль WB-MAI2-mini / СС
Модуль передает данные 2 сигналов 0-20 mA по Modbus RTU. Подробнее >
 x
0
0 шт
Модуль ввода ПАС-01-RS на 1 аналоговый вход
На 1 аналоговый вход (в т.ч. термосопротивления).
Отдает данные по RS-485. Подробнее >
 x
0
0 шт

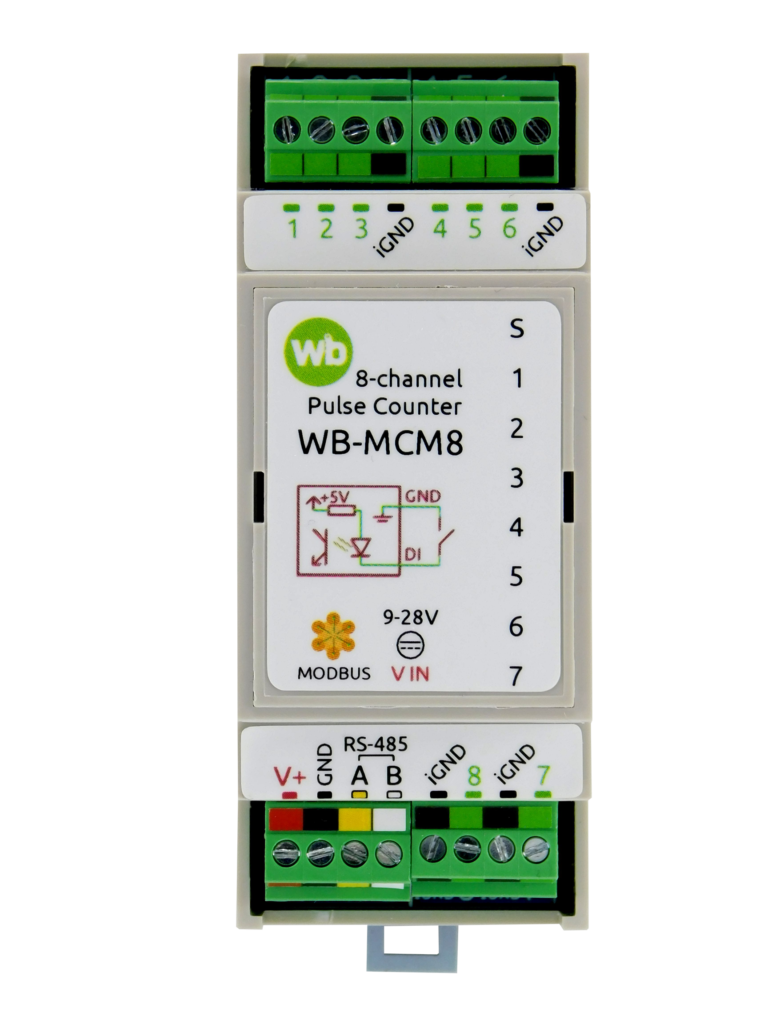

Модуль дискретных входов
WB-MCM8
8-канальный модуль дискретных и счётных входов. Подробнее >
 x
0
0 шт

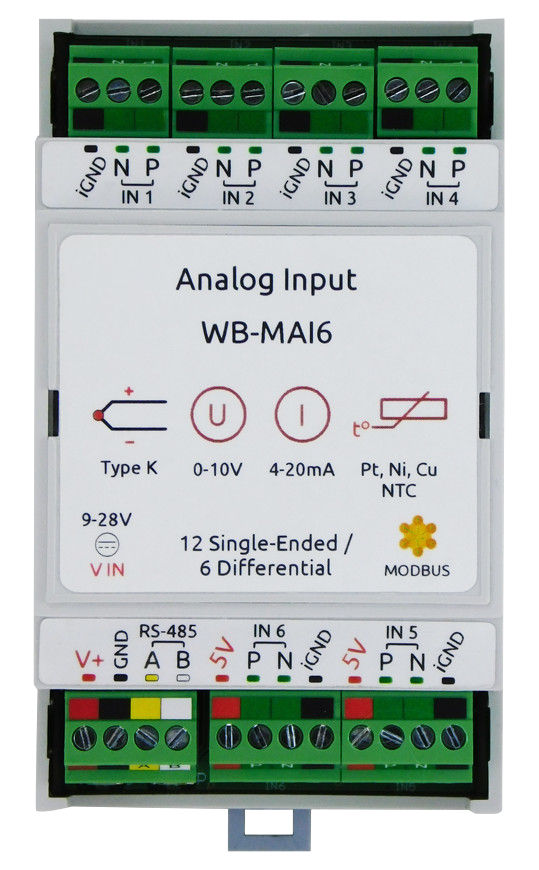

Модуль аналогового ввода WB‑MAI6
Модуль аналогового ввода WB-MAI6 Подробнее >
 x
0
0 шт
Модуль WB-MWAC
Предназначен для обнаружения протечек воды в контролируемых помещениях, автоматического управления приводами запорных кранов. Подробнее >
 x
0
0 шт
Датчик дифференциального давления Magnesense MS2-021
Выходной сигнал 4-20 мА. Поверка на 1 год включена! Подробнее >
 x
0
0 шт
Датчик разности давлений Magnesense MS2-021-LCD
Оснащен ЖК-дисплеем. Выходной сигнал 4-20 мА.

Поверка на 1 год включена!
Подробнее >
 x
0
0 шт
Преобразователь для цифровых термометров WB-M1W2
Компактный модуль для опроса по RS-485 двух выносных цифровых датчика температуры 1-Wire. Подробнее >
 x
0
0 шт
Контроль электропитания

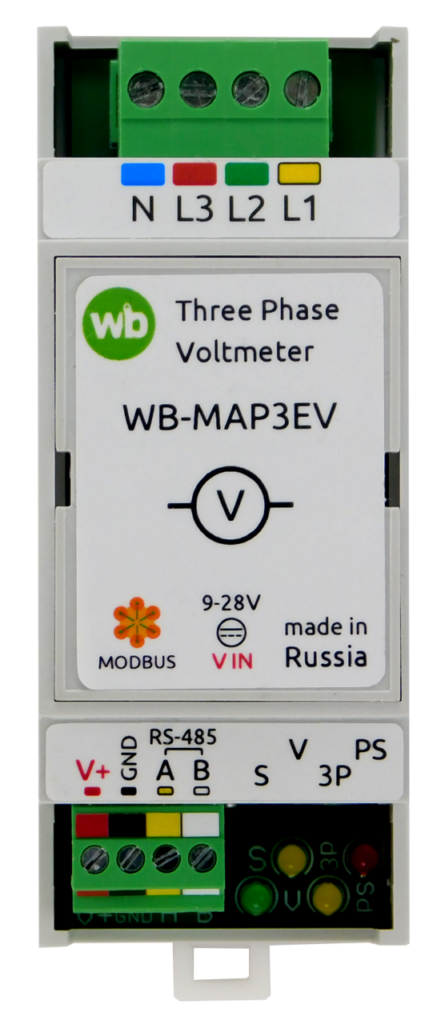

Трёхфазный вольтметр
WB-MAP3EV
Мониторинга качества электропитания в одно- или трехфазных сетях переменного тока. Подробнее >
 x
0
0 шт

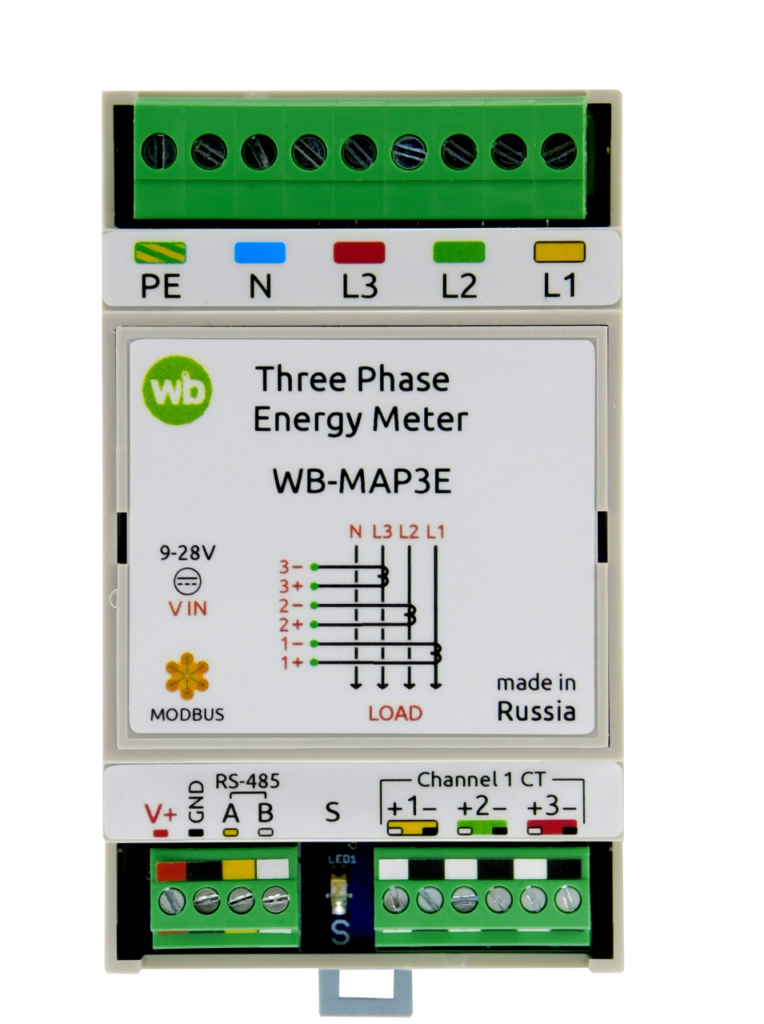

Измеритель параметров электросети WB-MAP3E (трехфазный)
Мониторинга качества электропитания в одно- или трехфазных сетях переменного тока. (без трансформаторов) Подробнее >
 x
0
0 шт
Измеритель параметров электрической сети WB-MAP12E
Для технического учёта по четырём трёхфазным нагрузкам Подробнее >
 x
0
0 шт

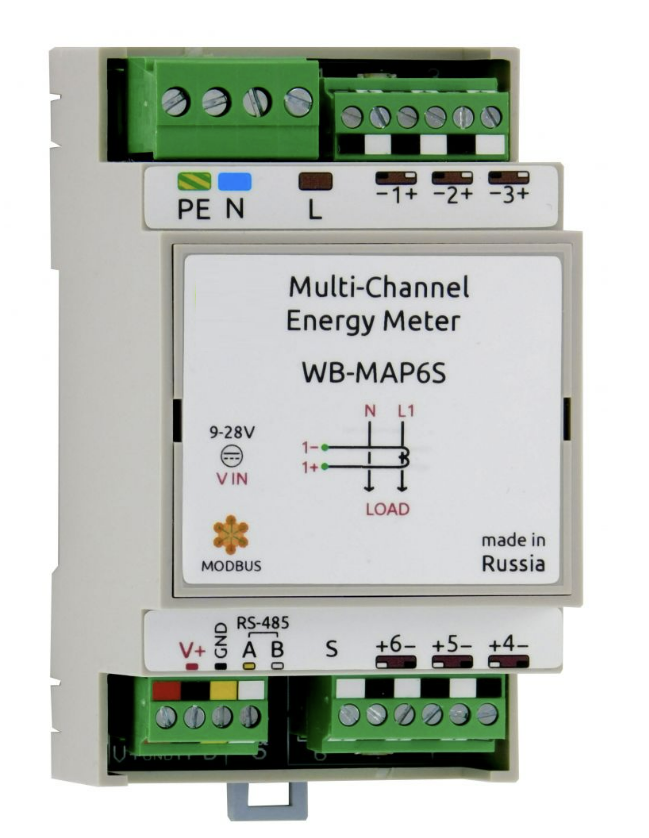

Измеритель параметров электросети WB-MAP6S (однофазный)
Мониторинг качества электропитания и потребления в однофазных сетях переменного тока (6 каналов, без трансформаторов) Подробнее >
 x
0
0 шт

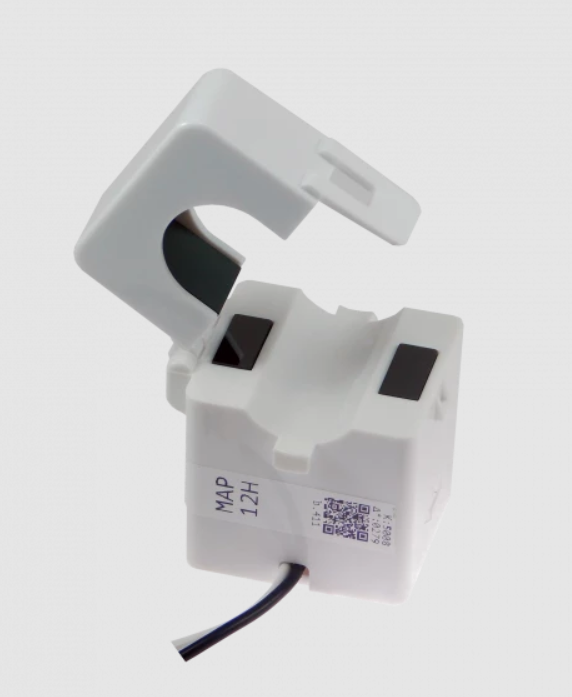

Трансформатор тока KCT-6 (20 А)
Разъёмный трансформатор тока для использования с измерителями
WB-MAP. Рассчитан на ток в 20 А, диаметр провода до 6 мм. Подробнее >
 x
0
0 шт

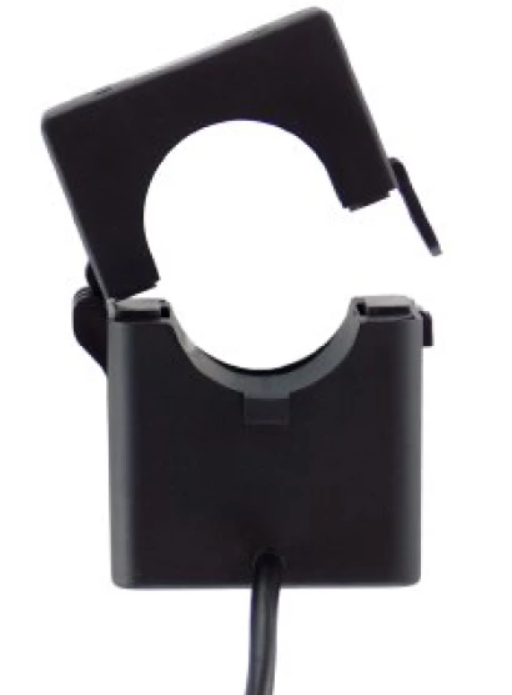

Трансформатор тока ZEMCTK05-14 (до 80 А, до 10 мм)
Разъёмный трансформатор тока для использования с измерителями
WB-MAP. Рассчитан на ток в 80 А, диаметр провода до 10 мм. Подробнее >
 x
0
0 шт

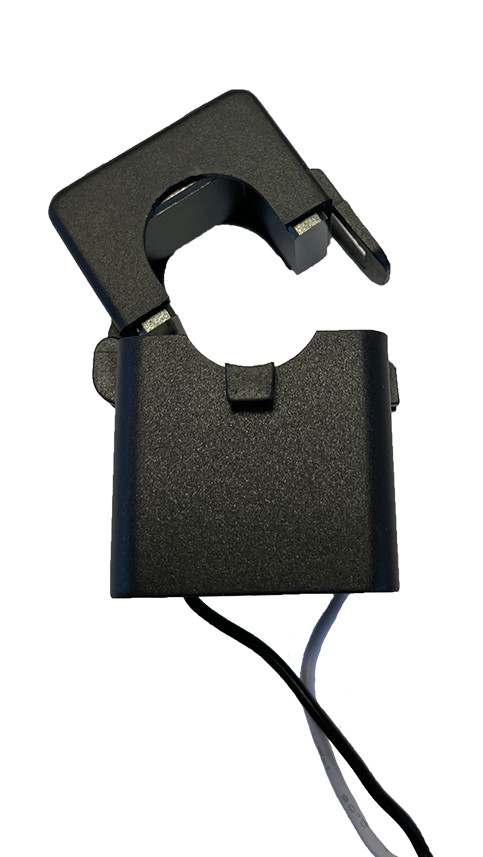

Трансформатор тока ZEMCTK04-13 (до 140 А, до 16 мм)
Разъёмный трансформатор тока для использования с измерителями
WB-MAP. Рассчитан на ток в 140 А, диаметр провода до 16 мм. Подробнее >
 x
0
0 шт
Трансформатор тока CTSA024 (до 200 А, до 24 мм)
Разъёмный трансформатор тока для использования с измерителями
WB-MAP. Рассчитан на ток в 200 А, диаметр провода до 24 мм. Подробнее >
 x
0
0 шт
Трансформатор тока ZEMCTK09-31G (до 500 А, до 35 мм)
 x
0
0 шт
Управление оборудованием
Модуль WB-MRM2-mini
 x
0
0 шт

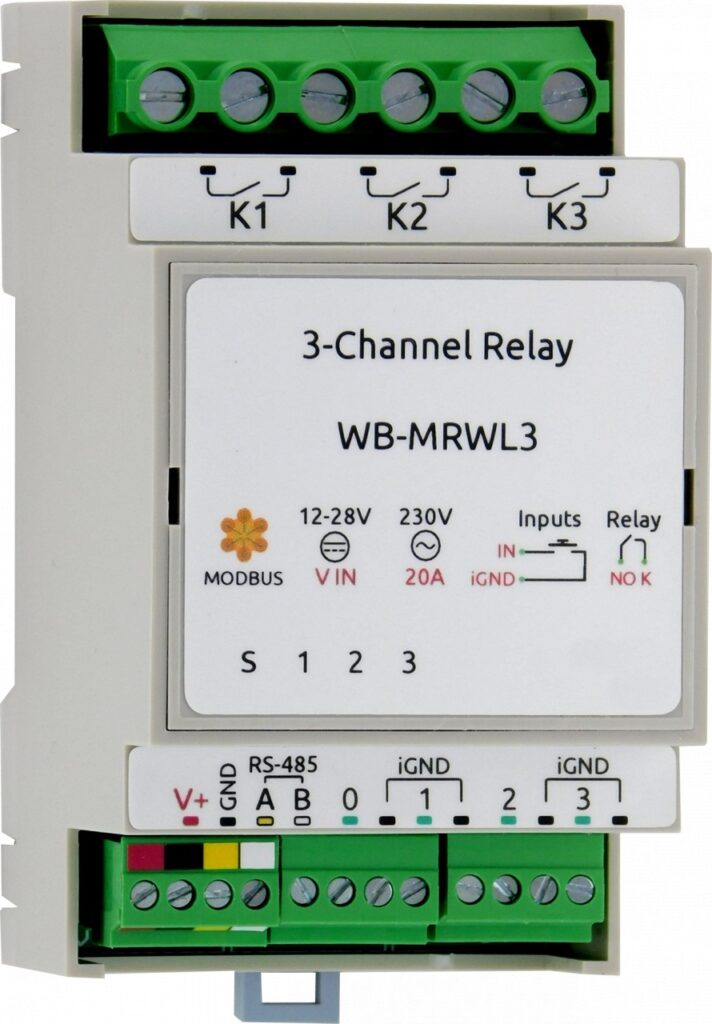

Модуль ввода-вывода WB-MRWL3
 x
0
0 шт
Модуль на 6 мощных реле WB‑MRPS6/S
Для расширения количества выходов.
Управляется по RS-485. Ток до 16А. Подробнее >
 x
0
0 шт
Контактор модульный на 25А
Подробнее >
 x
0
0 шт
Контактор модульный на 40А
Подробнее >
 x
0
0 шт
Драйвер для плавного включения светодиодной ленты
Напряжение вход/выход 12-48V DC, макс. ток 18A.
Временя выхода на полную яркость: 0.5 - 3 сек. Подробнее >
 x
0
0 шт
Дополнительное оборудование
Светозвуковой оповещатель
Подключается только свет, только звук или оба сразу. Подробнее >
 x
0
0 шт
Аудиомодуль
Позволяет проигрывать предварительно сохраненный на SD-карту
аудиофайл по замыканию входа типа сухой контакт (включается по реле). Подробнее >
 x
0
0 шт
Аккумулятор 1.2 Ач
Герметичный свинцово-кислотный на 12В Подробнее >
 x
0
0 шт
Блок питания на DIN-рейку
Cтабилизированный c защитой от перегрузок и КЗ.
Ток нагрузки до 1.0 А. Выходное напряжение 12...24В. Подробнее >
 x
0
0 шт
Антенна GSM с проводом 3м.
Антена для WiFi / Bluetooth
Кабель 3 метра. SMA-разъем. Клеющийся слой для крепления. Подробнее >
 x
0
0 шт
Антенна GSM с проводом 3м.
Внешняя антенна GSM
Кабель 3 метра. SMA-разъем. Клеющийся слой для крепления. Подробнее >
 x
0
0 шт
Монтажный бокс на 8 слотов
Навесной с DIN-рейкой, пластиковый, белый Подробнее >
 x
0
0 шт
Монтажный бокс металлический
Навесной с монтажной панелью и окном, IP55 Подробнее >
 x
0
0 шт
Герметичный бокс для радиомодуля
 x
0
0 шт
Бокс для модуля ввода
Защищает содержимое от повреждений, пыли и влаги Подробнее >
 x
0
0 шт
Провод для термосопротивлений (1 метр)
Специальный провод с высокой проводимостью.
Температура эксплуатации от -40С. Подробнее >
 x
0
0 шт

Работы

Поверка
Первичная поверка системы
 x
0
0 шт
Настройка
Настройка оборудования и ПО
 x
0
0 шт

Программное обеспечение

Подписка Unimon - Тариф Промо
 x
0
0 шт
Годовая подписка Unimon - Тариф 5
 x
0
0 шт
Годовая подписка Unimon - Тариф 20
 x
0
0 шт
Годовая подписка Unimon - Тариф 50
 x
0
0 шт
Лицензия и установка ПО Unimon для локального сервера
 x
0
0 шт
GSM связь на год для контроллера
 x
0
0 шт
Итого:
0
Заказать Сохранить в PDF
Ссылки на этот калькулятор и результат расчетов.
 Предложение не явлется офертой - подтверждайте у менеджера.
